전기 시스템에서 차단기는 필수적인 역할을 합니다. 과전류나 단락이 발생할 때 전기 회로를 차단함으로써 시스템과 장비, 나아가 사람들의 안전을 보장합니다. 이번 글에서는 차단기의 종류, 전기적 차단 원리, 기계적 구동 방식, 그리고 인터록 방식에 대해 알아보겠습니다.
1. 차단기의 종류
차단기는 사용 목적과 성능에 따라 다양한 종류로 나뉩니다. 대표적인 차단기는 VCB, ACB, MCCB, GCB 등이 있으며 각각의 특징과 용도를 가지고 있습니다.

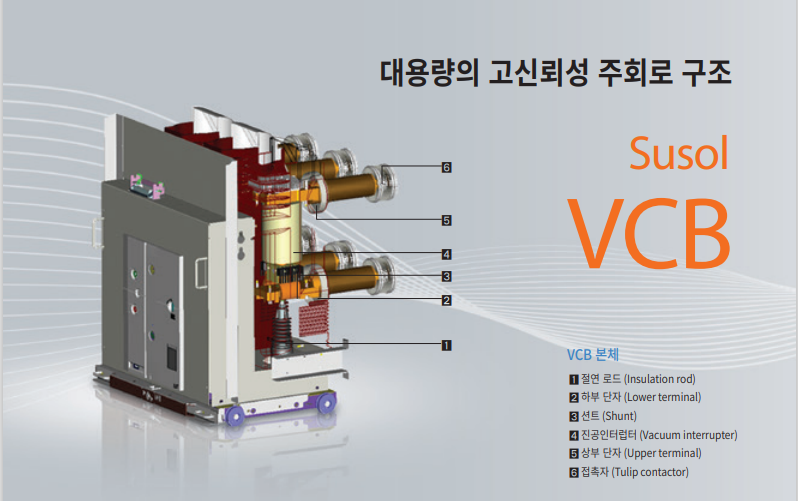

- VCB(Vacuum Circuit Breaker) : 진공 상태를 이용하여 아크를 소멸시키며 고압 차단기로 많이 사용됩니다.
- ACB(Air Circuit Breaker) : 공기를 매개로 아크를 제거하는 방식으로, 저압 차단기로 사용되며 대전류를 차단하는 능력이 있습니다.
- MCCB(Molded Case Circuit Breaker) : 견고한 케이스에 구성된 차단기로, 수변전 설비 중 각 부하에 전달되기 직전에 설치되는 차단기 입니다.
- GCB(Gas Circuit Breaker) : SF6 가스와 같은 절연 매체로 아크를 소멸시키며, 특고압 전력 설비에 적합합니다.
2. 전기적 차단 원리
차단기의 전기적 차단 원리는 과전류나 단락 상태에서 회로를 안전하게 차단하기 위한 핵심 기술입니다.
- 전기적 아크 발생 및 제어 : 차단기가 회로를 끊을 때 발생하는 아크는 플라즈마 상태의 전류입니다. 이를 효과적으로 제거하기 위해 절연 매체와 다양한 기술이 활용됩니다. 어떤 절연 매체로 아크를 소호하는지에 따라 차단기의 종류가 나뉩니다.
- 전류 차단 매커니즘 : 차단기가 개방상태로 동작하면 회로가 끊어지기 때문에 회로 내 저항을 증가시켜 전류 흐름을 억제합니다. 이를 통해 과도한 에너지로 인한 손상을 방지하고 시스템 안정성을 확보합니다.
- 에너지 분산 및 흡수 : 차단기 내부의 특정 장치는 과전압 및 스파이크 에너지를 분산 또는 흡수하여 장비 보호에 기여합니다.
3. 기계적 구동 방식
차단기의 기계적 구동 방식은 신속하고 안정적인 차단 동작을 구현하기 위한 핵심 요소입니다.
- 스프링 구동 방식 : 탄성 스프링을 사용하여 안정적이고 빠른 차단을 가능하게 합니다. MCCB에서 주로 사용되며, 가정 및 소규모 상업 공간에서 널리 활용됩니다.
- 압축 공기 구동 방식 : 압축 공기를 활용하여 강력한 동작력으로 대규모 차단에 적합합니다. 발전소와 같은 대규모 설비의 GCB에 활용됩니다.
- 전기 모터 구동 방식 : 전기 모터를 통해 자동 개폐를 수행하는 방식으로 자동화된 시스템에 적합힙니다. 주로 ACB가 사용되며 공장 자동화 설비에 적용되고 있습니다.
- 유압 구동 방식 : 유압 시스템으로 강력한 구동력을 제공합니다. 초고압 계통의 VCB에서 안정성과 내구성을 보장하며 사용됩니다.
4. 인터록(Interlock)방식
인터록은 회로의 잘못된 작동을 방지하고 안전성을 향상시키기 위한 매커니즘 입니다. 차단기A, B가 동시에 투입되거나 개방되지 않도록 하기위에 차단기A, B에 인터록을 적용하여 차단기A가 개방되면 차단기B는 투입 또는 차단기A가 투입되면 차단기B가 개방되도록 회로를 구성합니다. 주요 인터록 방식은 다음과 같습니다.
- 기계적 인터록 : 물리적 장치를 통해 두 차단기가 동시에 작동하지 않도록 기계적 연결을 해줍니다. 한 차단기가 개방 상태에서는 다른 차단기가 개방되지 않도록 제한하여 단락 사고를 방지합니다.
- 전압 인터록 : 차단기와 전압 센서 또는 릴레이를 연결하여 특정 전압 조건이 충족될 때만 차단기가 작동할 수 있도록 설정합니다. 이를 통해 불안정한 전압 상태에서 차단기가 오작동 하는것을 방지합니다.
- 전류 인터록 : CT와 릴레이를 이용하여 설정된 전류 이상의 상태에서 릴레이가 여자되어 차단기가 동작하도록 합니다. 이를 통해 과부하나 과전류 상황에서 차단기가 자동으로 작동에 회로를 보호합니다.
5. 마무리하며 : 안전한 전력 시스템을 위하여
차단기는 단순한 전기 기기가 아니라 우리의 삶과 산업 환경에서 안전과 효율성을 책임지는 중요한 기술입니다. 적절한 차단기를 선택하고 정기적으로 투개방 시험 등 유지보수하며, 인터록과 같은 안전 메커니즘을 활용하면 전력 시스템의 사고를 예방할 수 있습니다.
미래에는 스마트 차단기와 IoT 기술을 통해 더욱 안전하고 효율적인 전력 관리가 가능해 질 것 입니다. 전기 안전을 위한 꾸준한 관심과 노력이 우리의 일상을 더욱 빛나게 할 것입니다.
